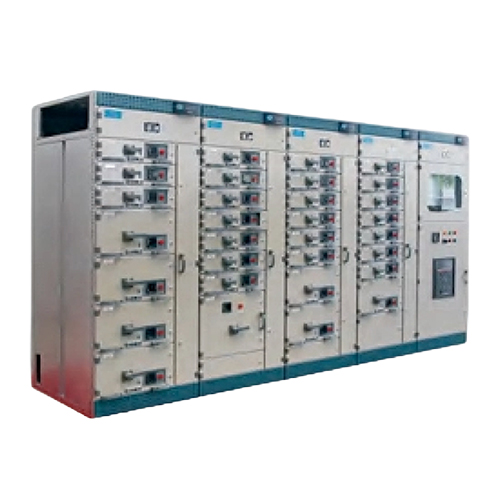

1.概述
本装置适用于交流50～60HZ，额定工作电压660V及以下系统，用于发电、输电、配电、电能转换和电能消耗设备和控制。
本产品具有设计紧凑，结构通用性强、组装灵活，标准模块化设计，安全性、技术性能高，压缩场地，装配方便的特点。
本技术描述引用了MNS型低压抽出式开关柜《技术条件》，并反映了我方应标产品的实际水平。
2.引用标准
2.1 GB 7251.1《低压成套开关设备和控制设备》
2.2 GB 1497 《低压电器基本标准》
2.3 GB 14048 《低压开关设备和控制设备》
2.4 IEC 60439《低压成套开关设备和控制设备》
2.5 JB 248 《低压断路器》
2.6 GB 1208 《电流互感器》
2.7 GB 1207 《电压互感器》
2.8 GB 311 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
2.9 GB 50055 《通用用电设备配电设计规范》
2.10 GB 4208 《外壳防护等级(IP代码)》
2.11 GB 156 《额定电压》
2.12 GB 762 《电气设备额定电流》
2.13 GB 2681 《电工成套装置中的导线颜色》
2.14 GB 2900.18《电工名词术语 低压电器》
2.15 GB 2682 《电工成套装置中的指示灯和按钮的颜色》
2.16 GB 4026 《电器接线端子的识别和字母数字符号标准接线端子通则》
2.17 GB 4205 《检测电气设备的操作标准运动方向》
2.18 GB/T 4942.2《低压电器外壳防护等级》
2.19 GB 9466 《低压成套开关设备基本试验方法》
2.20 GB 3047.1 《面板、架和柜的基本尺寸系列》
2.21 GB 7276 《电力系统保护控制屏、柜外形尺寸系列》
2.22 GB/T 131 《机械制图、表面粗糙度符号、代号及其注法》
2.23 GB 324 《焊缝符号表示法》
2.24 GB 4457-GB 4460 《机械制图》
2.25 GB 1182-GB 1184 《形状和位置公差》
2.26 GB 4728 《电气图用图形符号》
2.27 GB 6988 《电气制图》
2.28 GB 10609.1 《技术制图标题栏》
2.29 GB 191 《包装储运图字标志》
3.使用环境条件
3.1周围空气温度，上限+40℃，下限-5℃。
3.2海拔高度：不大于2000m。
3.3环境相对湿度：90%（+20℃）
3.4地震烈度不超过8度，水平加速度0.25g，垂直加速度0.15g，安全系数大于1.67。
3.5安装场所：户内
3.6污秽等级：3级。
3.7无严重污秽化学腐蚀及经常性剧烈振动。
注：用户有特殊要求时可与本公司协商解决。
